Fujitsu 建設業向け設計計算支援サービス
3次元斜面安定計算システム
COSTANA（コスタナ）-3D
＜FCENAシリーズ＞
特長
- 充実した計算機能
- 解析方法：ホフランド法、修正ホフランド法、簡易ヤンブ法、簡易ビショップ法が検討できます。
- 計算機能：最小安全率計算、CΦ逆計算、抑止力計算に加えモンテカルロシミュレーションを利用した最小安全率とそのすべり面の算出が可能です（楕円体すべり面形状を仮定し、高さ・幅・傾斜角を変化させてすべり面を抽出する）。
- 検討機能：地震時の検討、水位の設定（貯水位も可）、荷重、対策工を扱うことができます。
- すべり面の特性値として、範囲設定または地層ごと設定が可能です。
- 豊富な計算結果出力

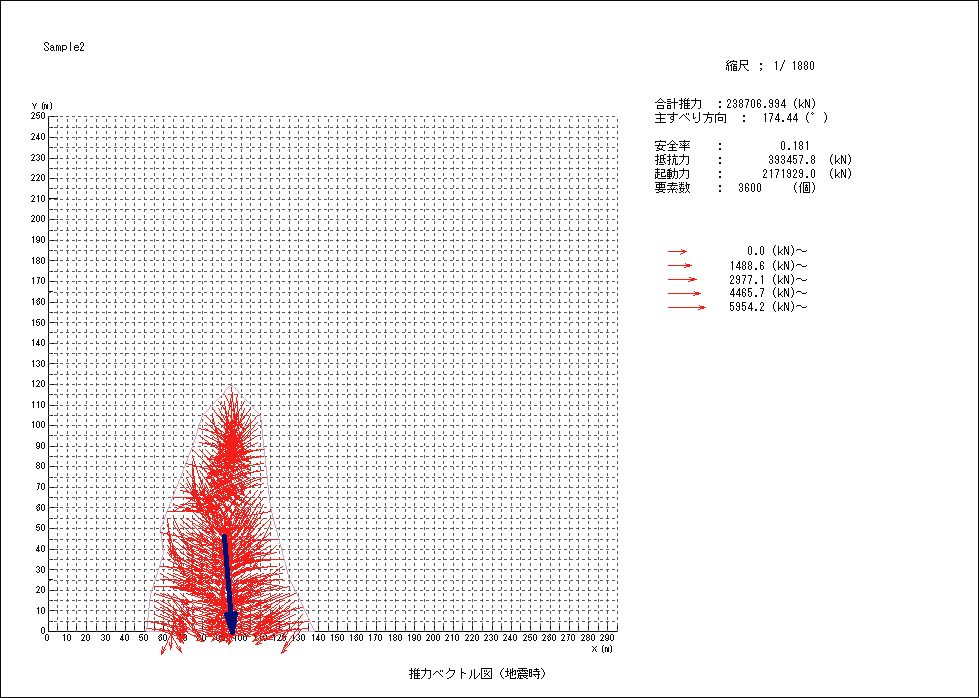

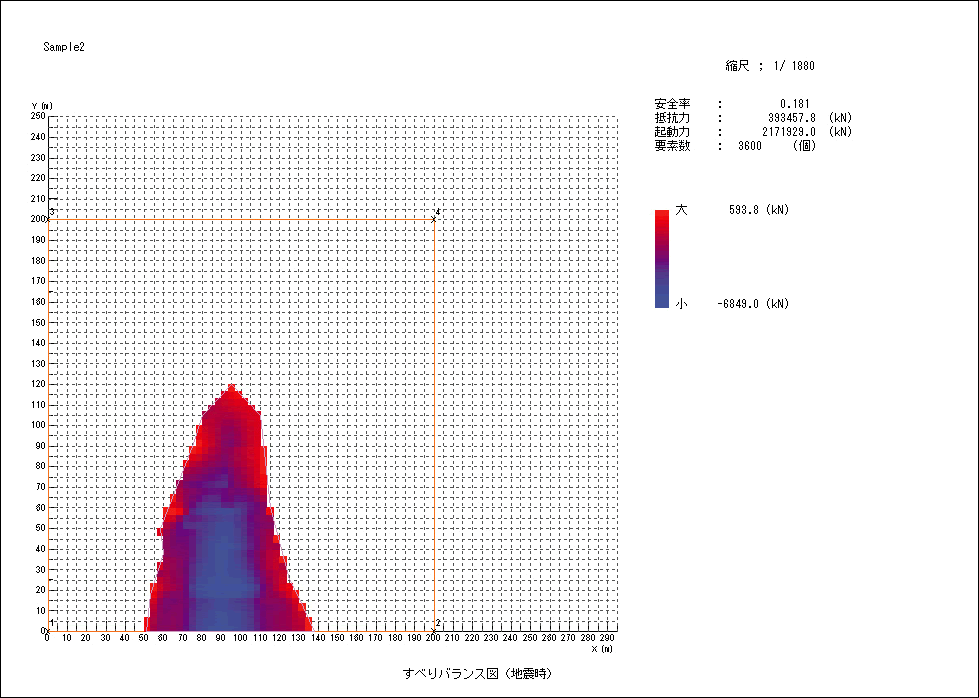

- 作図 ：モデル図、推力ベクトル図、すべり力バランス図（コンター図）、水平内応力分布図、逆計算図が作成できます。
- 計算書：設計条件、コラムごとの分力等の報告書が作成でき、Word出力も可能です。
- 3次元地形データを短時間に生成可能
- データ変換ツールにより、Auto-CAD等で作成した3次元CADデ一タや国土地理院発行の基盤地図情報を読み込み、即時にモデル化することが可能です。
機能
| 3次元データ作成支援 |
|
|---|
動作環境
| ハードウェア | Windows 11が稼動するパソコン |
|---|---|
| 出力装置 | Windowsドライバが提供されているプリンタ/プロッタ |
| 適応OS | Windows 11 ※日本語版OSのみ対応 |
| メモリ | 4GB以上（推奨：12GB以上） |
お客様サポート
eWide / eSpot サービスには下記のサポートが含まれます。
- 最新版のご提供
- 機能強化、操作性向上を含む最新版製品のご提供
- Q&Aサポート
- 製品の仕様、利用方法、運用環境等に関する質問へのメール回答
- サポート時間：9時30分～12時、13時～17時（平日）
（土日・祝日・年末年始等の弊社休業日は時間外とさせていただきます。）
