補強土工法設計計算システム
Design-RRR （デザイン スリーアール）

特長

鉄道構造物等設計標準・同解説（土留め構造物）平成24年1月に準拠

• 内的安定と外的安定の照査に用いる土質諸数値の設定
• 等体積法により軌道面沈下量を算定する機能
• 滑動変位量の算定に用いる擬似擁壁底面の摩擦角の設定
• 残留変位量が要求性能を満足するか否かの判定結果出力
• 性能ランクによる抵抗係数の自動設定機能
• CADデータ（DXF形式）からの地形読み込み機能

鉄道構造物等設計標準・同解説（耐震設計）平成24年9月に準拠

ニューマーク法による滑動・転倒変位量計算において、新基準の地震波に対応

盛土補強土擁壁と切土補強土擁壁の設計計算

• 盛土補強材と曲げ剛性の高い壁体を用いて盛土を構築する盛土補強土擁壁工法
• 地山補強材と曲げ剛性の高い壁体を用いて地山および既設盛土のり面を急勾配化する切土補強土擁壁工法の設計計算

性能照査型設計法への対応

補強土構造物の要求性能を照査するため、構造物係数、作用係数、材料係数、内的安定抵抗係数、円弧すべり抵抗係数など安全係数の値をさまざまに組み合わせて、内的安定の照査および外的安定の照査を行うことができます。また、L2地震動に対してはニューマーク法により変形照査を行うことができます。

FCENAシリーズのメリットを最大限に利用

FCENAシリーズの「美しい報告書の出力」、「報告書のブラウザによる参照やWordでの編集を可能にするXML出力」など、使いやすい機能を全面的に採用しています。

機能

画面例

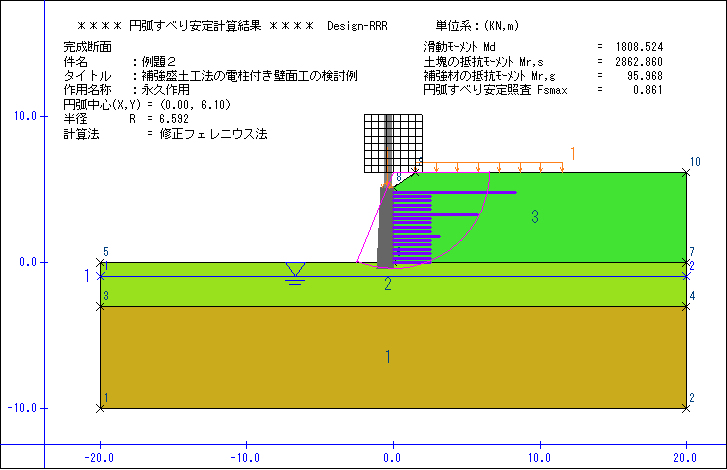

外的安定計算結果図（円弧すべり安定照査）

拡大イメージ (10 KB)

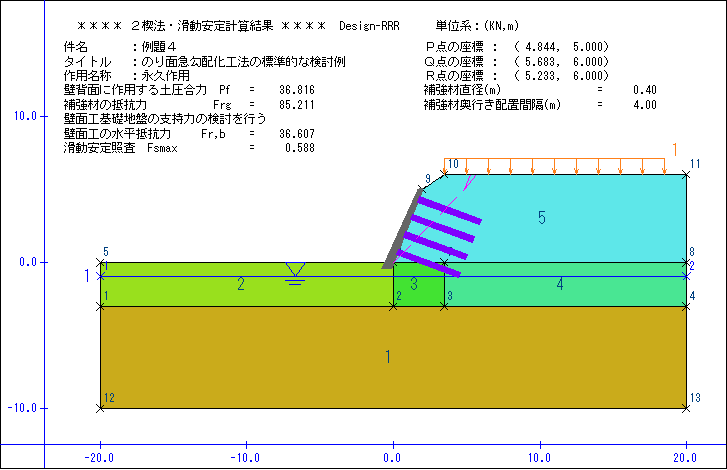

内的安定計算結果図（2楔法滑動安定照査）

拡大イメージ (10 KB)

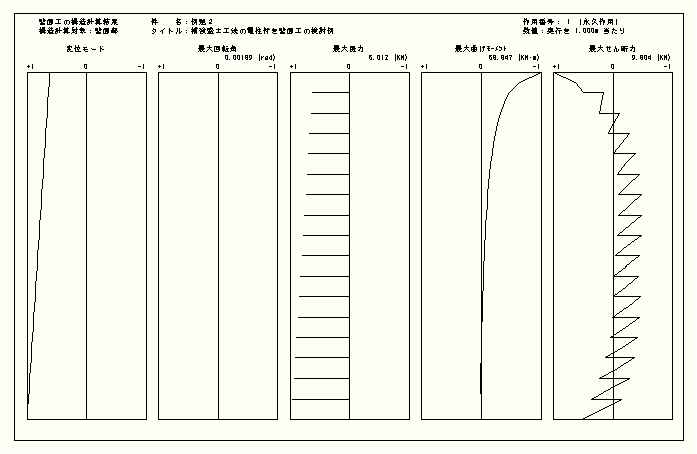

壁面工構造計算結果図

拡大イメージ (10 KB)

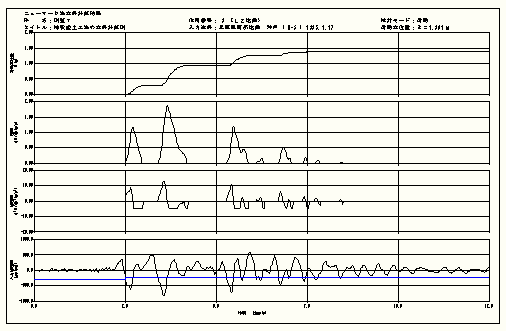

ニューマーク法計算結果図（L2地震動による変形照査）

拡大イメージ (5 KB)

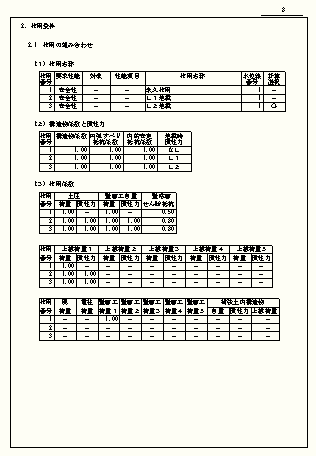

報告書（作用の組合せ条件表）

拡大イメージ (6 KB)

動作環境

価格

• （注1）
  JR（北海道、東日本、東海、西日本、四国、九州、貨物）

お客様サポート

有償サポートについて

1. レベルアップ製品のご提供

   • レベルアップ製品のご提供（操作性改善、一部機能アップ等のご提供）
2. Q&Aサポート

   • 製品の仕様、利用方法、運用環境等に関する質問へのメール回答
3. サポート時間について

   • 9時30分～12時、13時～17時（平日）
     （土日・祝日・年末年始等の弊社休業日は時間外とさせていただきます。）

カタログ

補強土工法設計計算システム「Design-RRR」 (0.5 MB /A4, 4 pages)
