Fujitsu 建設業向け設計計算支援サービス
粒子法による大変形地盤解析システム
MPMSOIL-3D（エムピーエムソイル スリーディ）
＜FCENAシリーズ＞
特長

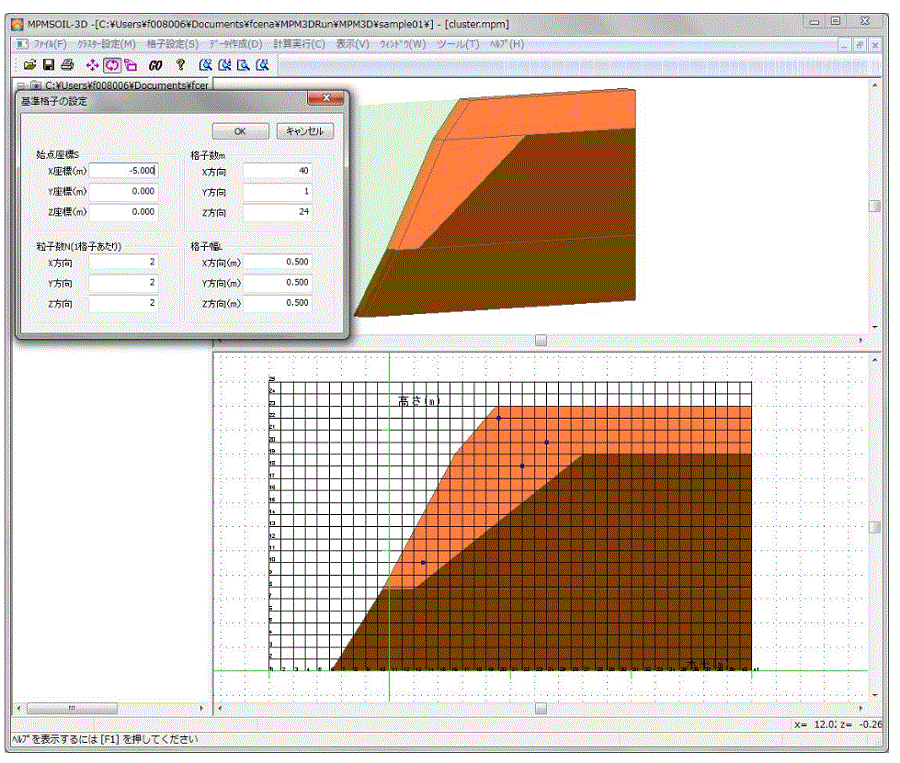

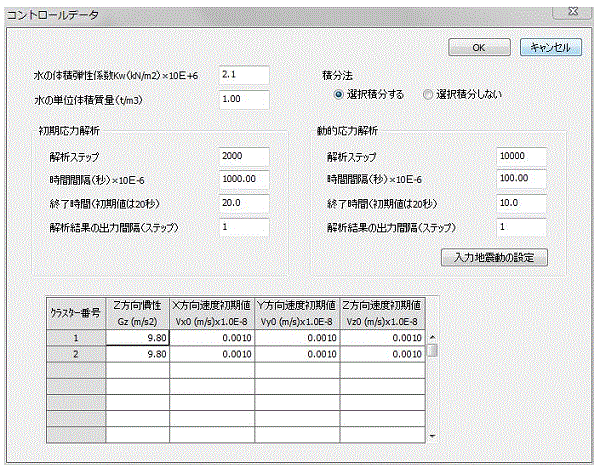

モデル化から解析処理まで
モデル化から解析処理までの一連の処理を行います。
解析の流れ
拡大イメージ (281 KB)
地盤特性モデル
- 弾性モデル
- 弾塑性モデル（ドラガープラガーモデル）
- 上下負荷面モデル

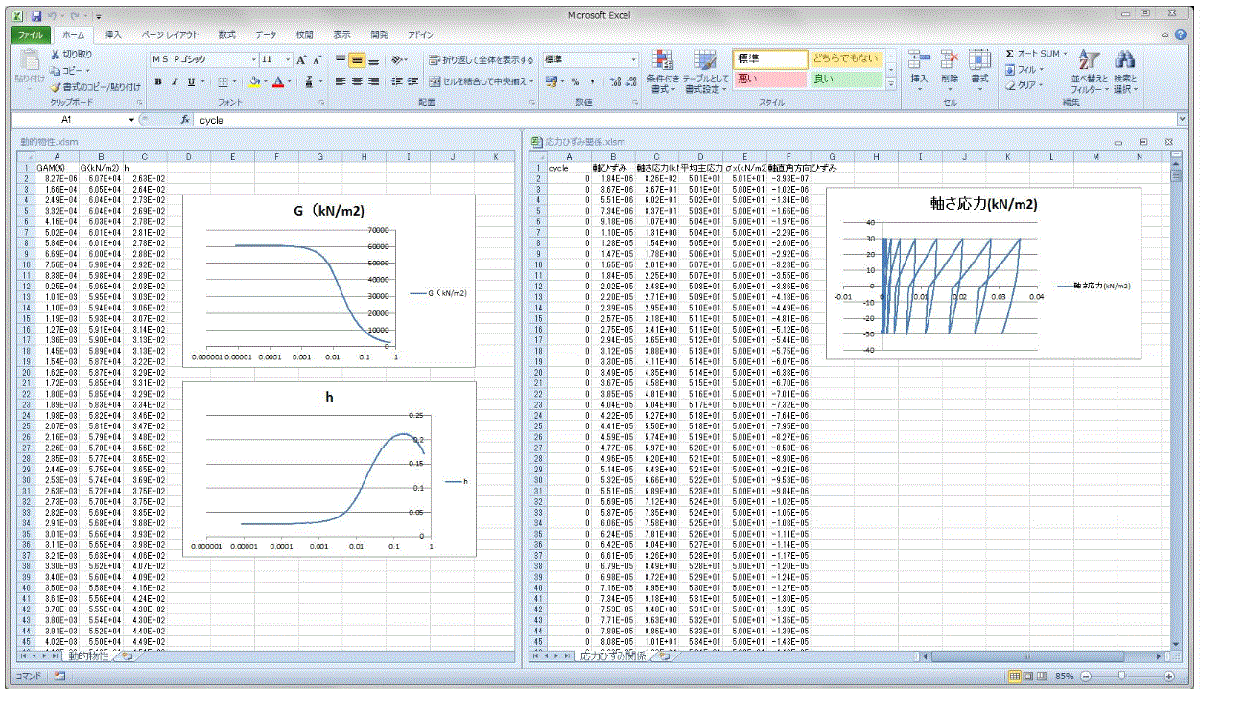

三軸試験シミュレーターツールによる物性値の決定
物性値を設定し、三軸試験をシミュレーションすることができます。応力ひずみ関係や剛性・減衰のせん断ひずみに対する変化（G-γ、h-γ曲線）が自動的にグラフ化されます。
MicroAVSフォーマットのファイル出力に対応
簡単可視化ソフトMicroAVS（注1）で読み込み可能なファイルを出力します。
簡単可視化ソフトMicroAVSを利用することにより、解析結果のアニメーションを作成可能です。
機能

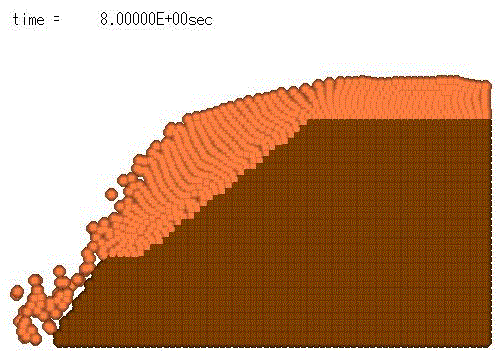

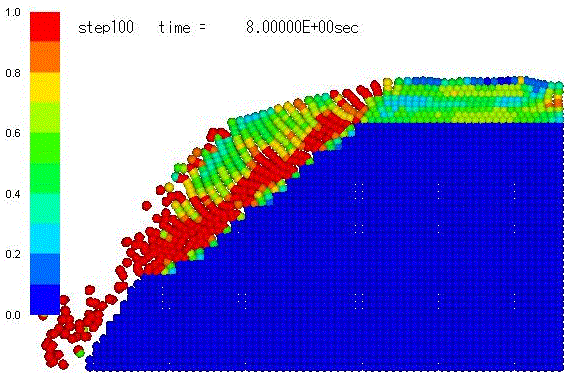

| 粒子法による斜面崩壊解析システム |
| |
|---|---|---|
| 三軸試験シミュレーター |
| |
動作環境
| ハードウェア | Windows 11が稼動するパソコン |
|---|---|
| 出力装置 | Windowsドライバが提供されているプリンタ/プロッタ |
| 適応OS | Windows 11 ※日本語版OSのみ対応 |
| メモリ | 4GB以上（推奨：12GB以上） |
価格
| システム名 | 標準販売価格（税別） |
|---|---|
| MPMSOIL-3D CPU版 サポート費 | 900,000円 180,000円/年 |
| MPMSOIL-3D CPU版 ［JR様（注2）向け価格］ サポート費 | 785,000円 157,000円/年 |
- （注2）JR（北海道、東日本、東海、西日本、四国、九州、貨物）
お客様サポート
有償サポートについて
- レベルアップ製品のご提供
- レベルアップ製品のご提供（操作性改善、一部機能アップ等のご提供）
- Q&Aサポート
- 製品の仕様、利用方法、運用環境等に関する質問へのメール回答
- サポート時間について
- 9時30分～12時、13時～17時（平日）
（土日・祝日・年末年始等の弊社休業日は時間外とさせていただきます。）
- 9時30分～12時、13時～17時（平日）
カタログ
関連情報
参考文献
- 阿部慶太，JOHANSSON Jorgen，小長井一男：MPMを応用した高速長距離土砂流動の運動範囲予測のための数値解析手法，土木学会論文集C，Vol. 63, No. 1, pp. 93-109, 2007. 1
- K. Abe, M. Shinoda, K. Watanabe, T. Sanagawa, S. Nakajima, S. Nakamura, T. Kawai, M. Murata and H. Nakamura : Numerical simulation of landslides after slope failure using MPM with SYS Cam-clay model in shaking table tests, 15th world conference on earthquake engineering, Lisbon, No. 1999, 2012. 9
